疊加型抗衡閥 MCB-03 系列
積層型壓力控制閥 Lamination Pressure Control Valves

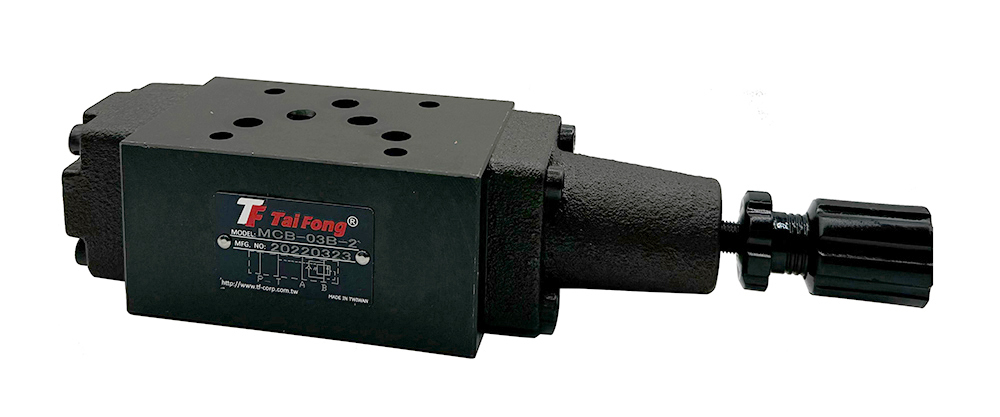

疊加型抗衡閥 MCB-03 系列 Stacked Counterbalance Valve MCB-03 Series
仕樣 / MODEL : MCB-03-A , MCB-03-B , MCB-03B-2
|
MCB-03B-2 |

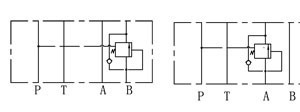

作動形式 JIS 記號 / SYMBOLS
|
MCB-03 產品特色: MCB-03 Product Features:
MCB疊加型抗衡閥，為防止垂直負載因重力而自由落下液壓缸有自重必須維持位置時使用，在液壓缸本身有負載的情況下，可防止液壓缸位移。
性能表 / SPECIFICATION
|
型式號碼 Model Number |
最高使用壓力 Rated Pressure |
最大流量 Rated Flow |
壓力調整範圍 |
|
MCB-03-B |
210 kgf/cm² |
80 ℓ/min |
1, 10 ~ 70 kgf/cm² 2, 30 ~ 210 kgf/cm² |
|
MCB-03-A |

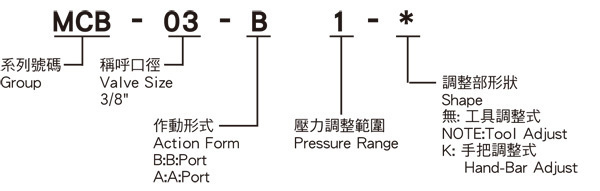

型式號碼說明 MODEL NUMBER DESIGNATION

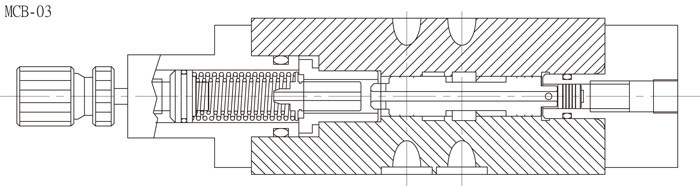

剖面圖 / SECTION

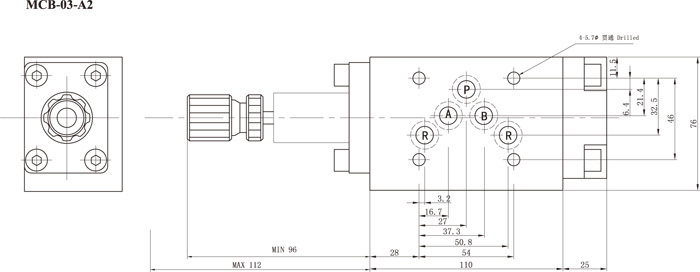

外型尺寸圖 / DIMENSIONS
