積層型減壓閥 MBR-03系列
積層型壓力控制閥 Lamination Pressure Control Valves
積層型減壓閥 MBR-03 系列 Laminated Pressure Regulating Valve MBR-03 Series
|
仕樣 / MODEL : MBR-03-P1 / MBR-03-P3
MBR-03-P1 |

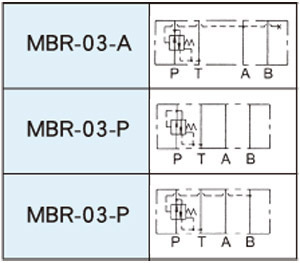

作動形式 JIS 記號 / SYMBOLS
|
性能表 / SPECIFICATION
|
型式號碼 Model Number |
最高使用壓力 Rated Pressure |
最大流量 Rated Flow |
壓力調整範圍 |
|
MBR-03-P |
210 kgf/cm² |
80ℓ/min |
1. 8 ~ 70 kgf/cm² 2. 10 ~ 140 kgf/cm² 3. 10 ~ 250 kgf/cm² |
|
MBR-03-A |
|||
|
MBR-03-B |

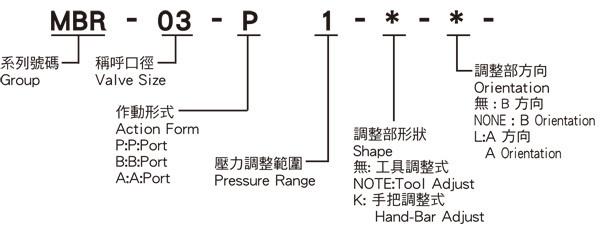

型式號碼說明 MODEL NUMBER DESIGNATION

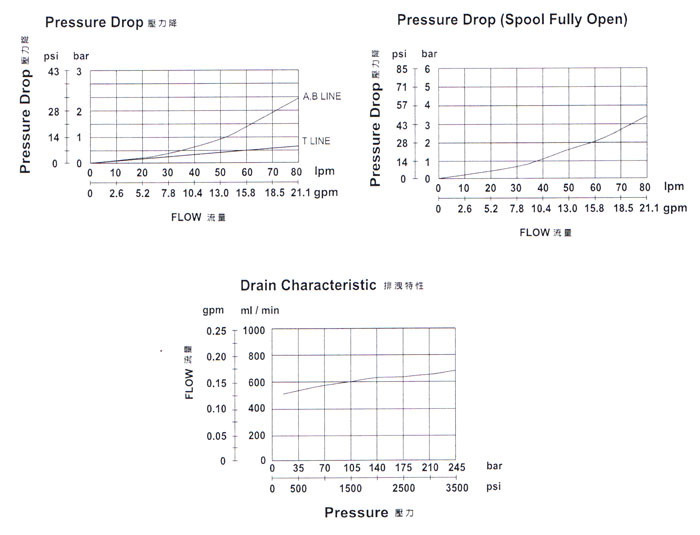

性能 / PERFORMANCE

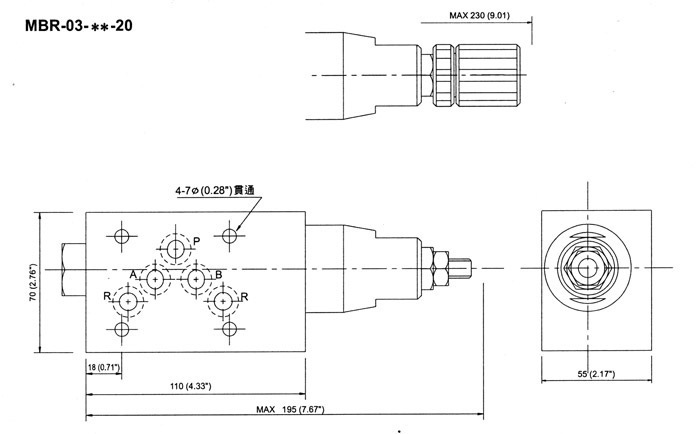

外型尺寸圖 / DIMENSIONS

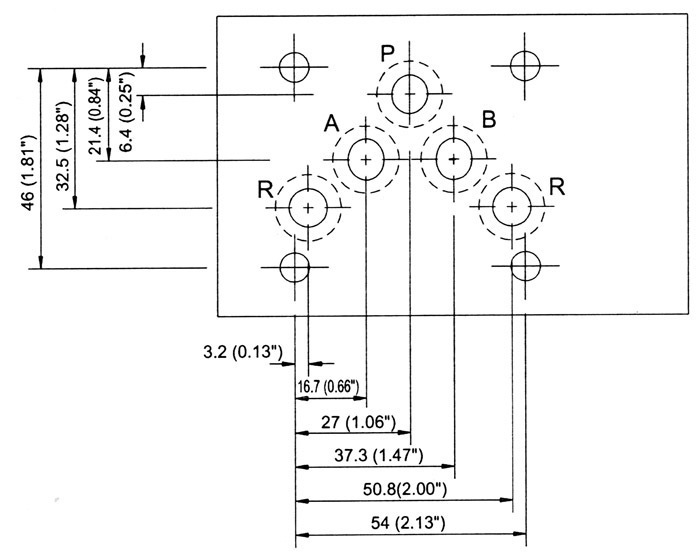

基座尺寸圖 / Mounting interface
