壓力調整閥DG-01/RV-01系列
傳統閥 Conventional Valve
壓力調整閥 DG-01 / RV-01 系列 -- Pressure Regulating Valve DG-01 / RV-01 Series

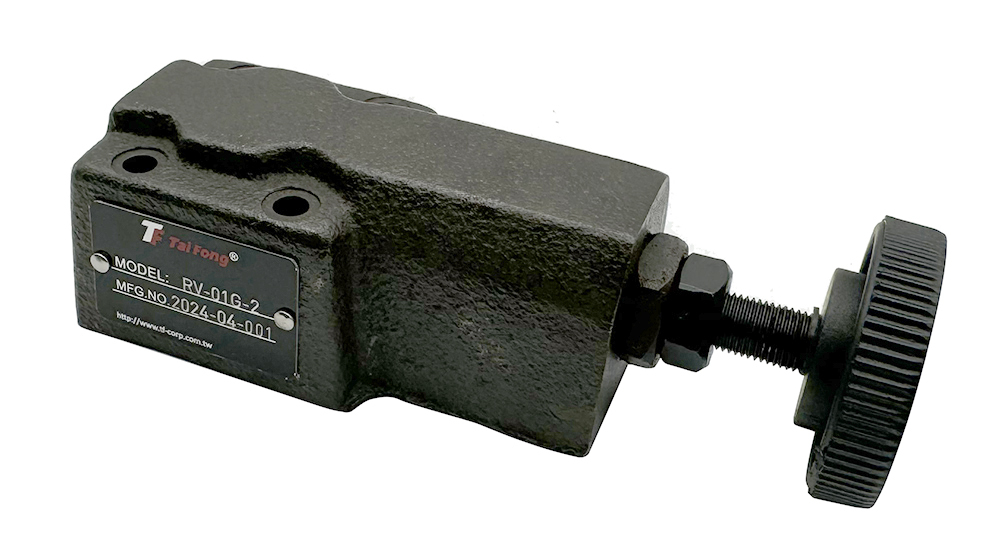

壓力調整閥 -- Pressure Regulating Valve -- DG-01,RV-01 / RV-01G-2

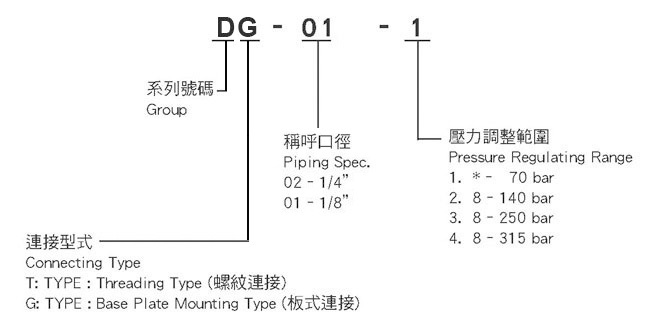

型式號碼說明 / MODEL ( DG-01,RV-01)
性能表 / SPECIFICATION
|
型式號碼 Model Number |
最高使用壓力 Rated Pressure |
最大流量 Rated Flow |
適用管徑 Connecting PT. |
N.W. (KG) |
|
|
T.Type |
G.Type |
||||
|
DG-01*-*-30 |
315 kgf/cm² |
2 ℓ/min |
¼” |
1.4 |
1.5 |
|
DG-02*-*-30 |
315 kgf/cm² |
16 ℓ/min |
¼” |
1.4 |
1.4 |
附屬配件 / ACCESSORIES (G TYPE)
|
型式號碼 Model Number |
圓頭六角承窩螺絲 Hex. Counter-Sink Screw |
|
DG-01-30 |
M5 x 0.8 x 40L (4pcs) |
|
DG-02-30 |
M5 x 0.8 x 40L (4pcs) |

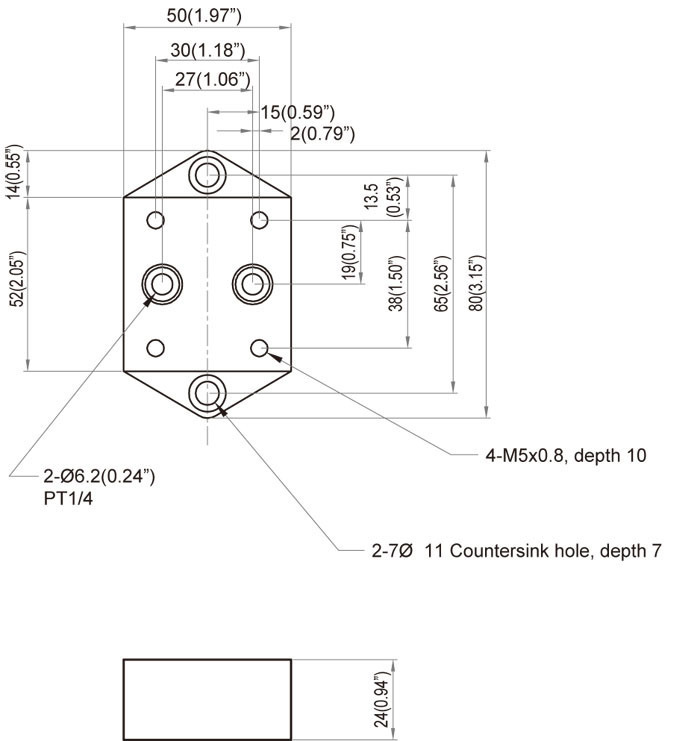

基座尺寸圖 / DIMENSIONS FOR BASEPLATE

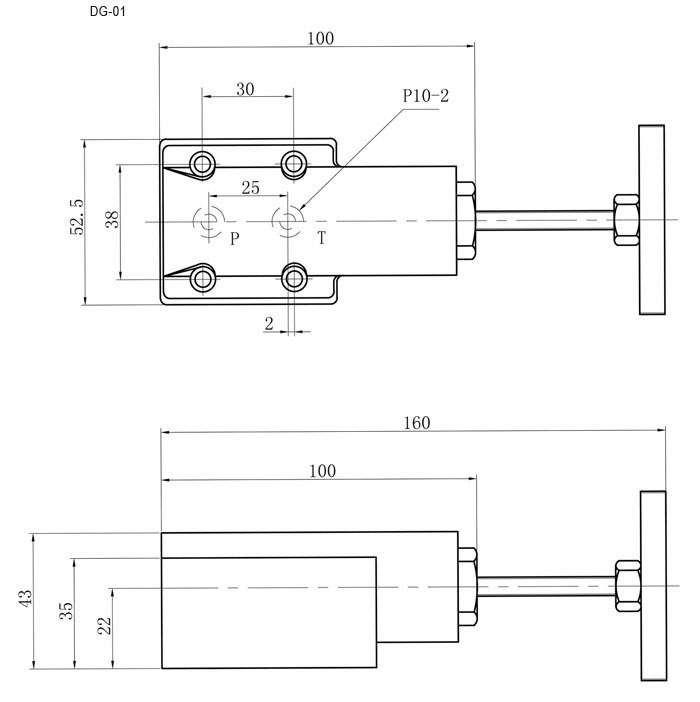

外型尺寸圖 / DIMENSIONS (RV-01)

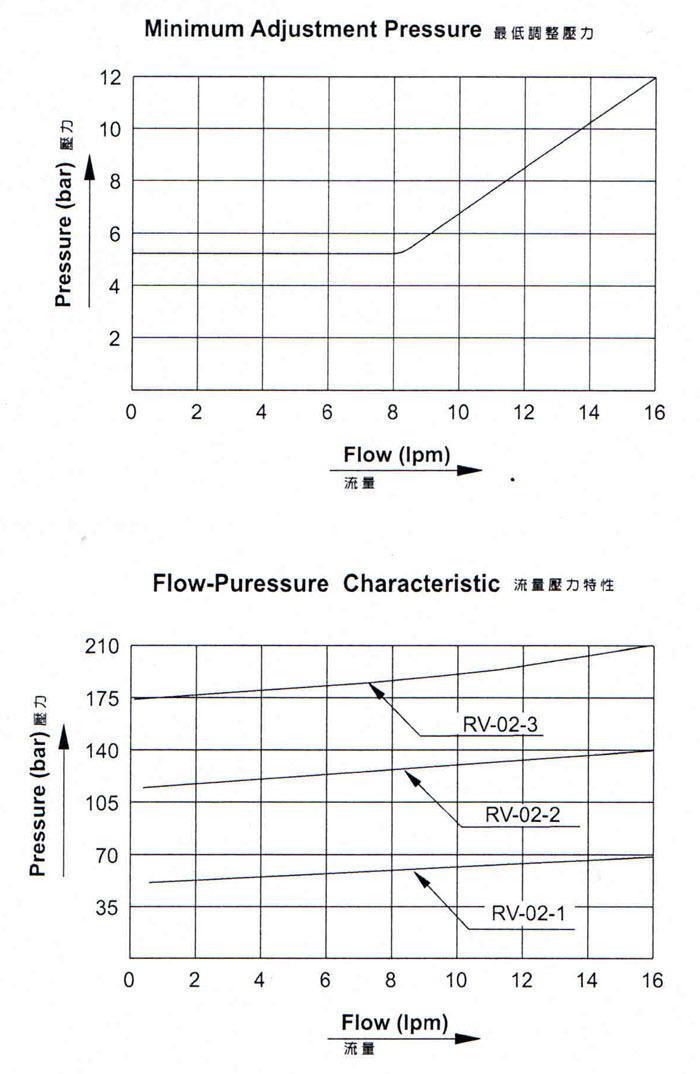

性能 / PERFORMANCE
