壓力調整閥 HG/SV系列
傳統閥 Conventional Valve
壓力調整閥 HG/SV 系列 -- Pressure Regulating Valve HG /SV Series

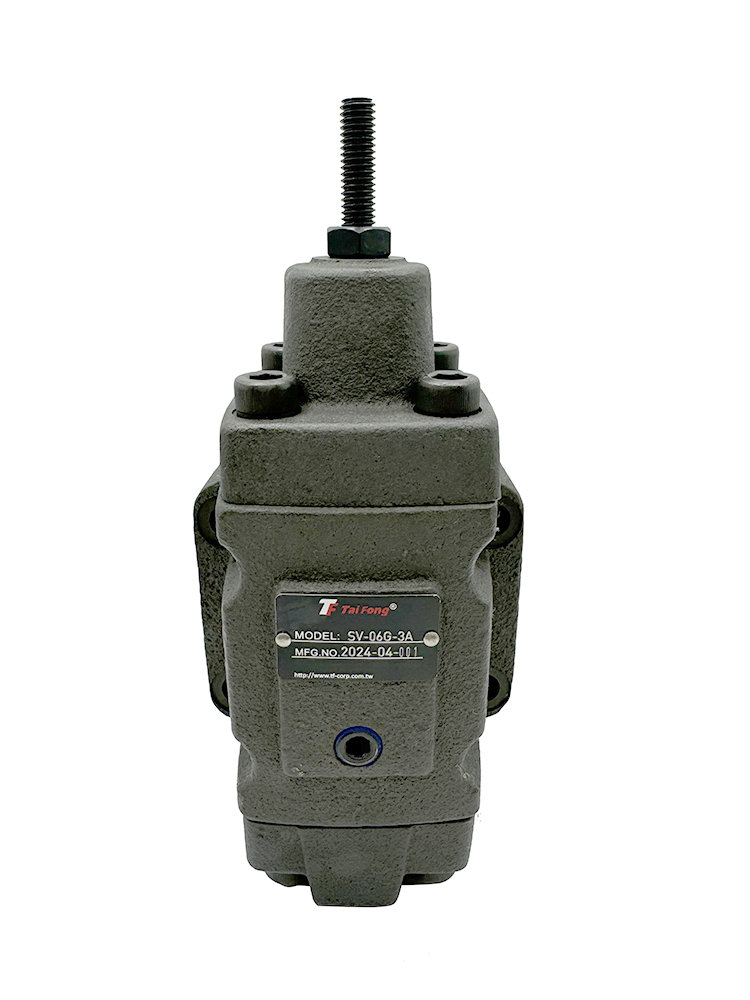

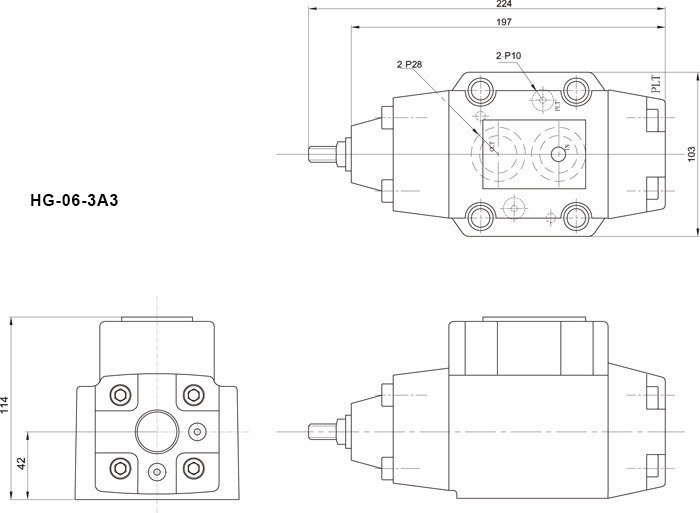

壓力調整閥--Pressure Regulating Valve / HG-06-3-D4-P-30/ HCG-03-3A3/HG-03-2B2/HG-06/ SV-06G-3A

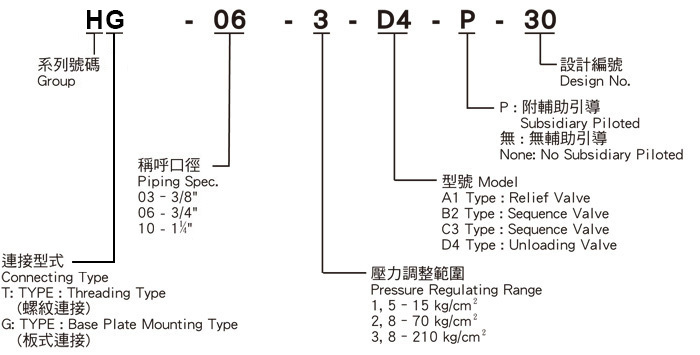

型式號碼說明 / MODEL NUMBER DESIGNATION
性能表 / SPECIFICATION
|
型式號碼 Model Number |
最高使用壓力 Rated Pressure |
最大流量 Rated Flow |
適用管徑 Connecting PT. |
N.W. (KG) |
|
|
T.Type |
G.Type |
||||
|
HCG-03*-*-*-30 HG-03*-*-*-30 |
210 kgf/cm² |
50 ℓ/min |
3/8” |
4.1 |
3.5 |
|
HCG-06*-*-*-30 HG -06*-*-*-30 |
125 ℓ/min |
3/ |
7.1 |
6 |
|
附屬配件 / ACCESSORIES (G TYPE)
|
型式號碼 Model Number |
圓頭六角承窩螺絲 Hex. Counter-Sink Screw |
|
HCG-03 |
M10 x 80L (4pcs) |
|
HG -03 |
M10 x 50L (4pcs) |
|
HCG-06 |
M10 x 80L (4pcs) |
|
HG -06 |
M10 x 50L (4pcs) |
作動形式說明 / EXPLANATION OF MODEL PERFORMANCE
| 型號名稱 Model No. |
A1 型式 : 洩放閥 HG - *** - A1 – 30 |
B2 型式 : 順序閥 HG - *** - B2 – 30 |
C3 型式 : 順序閥 HG - *** - C3 – 30 |
D4 型式 : 卸載閥 HG - *** - D4 - 30 |
|
壓力引導與殘餘油回漏 |
內部引導 / 內部漏出量 |
內部引導 / 外部漏出量 |
外部引導 / 外部漏出量 |
外部引導 / 內部漏出量 |
|
結構及動作圖 |
|
  |
  |
|
|
油壓符號 |
|
  |
  |
|
|
說明 |
採用內部的引導壓力超過所設定的彈簧壓力，然後平衡活塞軸上升及打開連接油桶的第一段壓力及第二段壓力的回路，那是一個直接洩放閥，但是這些閥並不完全被安裝在油壓的回路上。 |
|
|
在這四個型號中，負載閥廣泛被使用，大的排低壓泵浦及小的排高壓泵浦所組合的輸出量，使油壓缸動作快速在油壓缸壓力前進及高壓泵浦引導壓力至活塞桿的期間，低壓泵浦的輸出量被釋放至油桶處油壓泵浦是負載的。 |

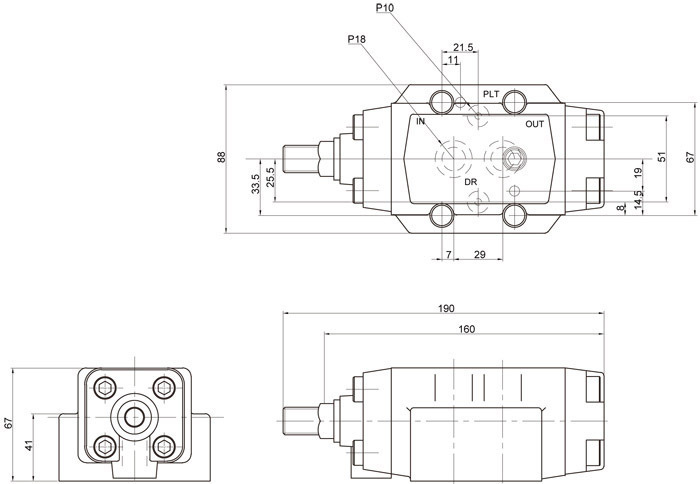

HG-03 / SV-03
