壓力調整閥 HCG/SVC系列
傳統閥 Conventional Valve
壓力調整閥 HCG/SVC 系列 -- Pressure Regulating Valve HCG/SVC Series

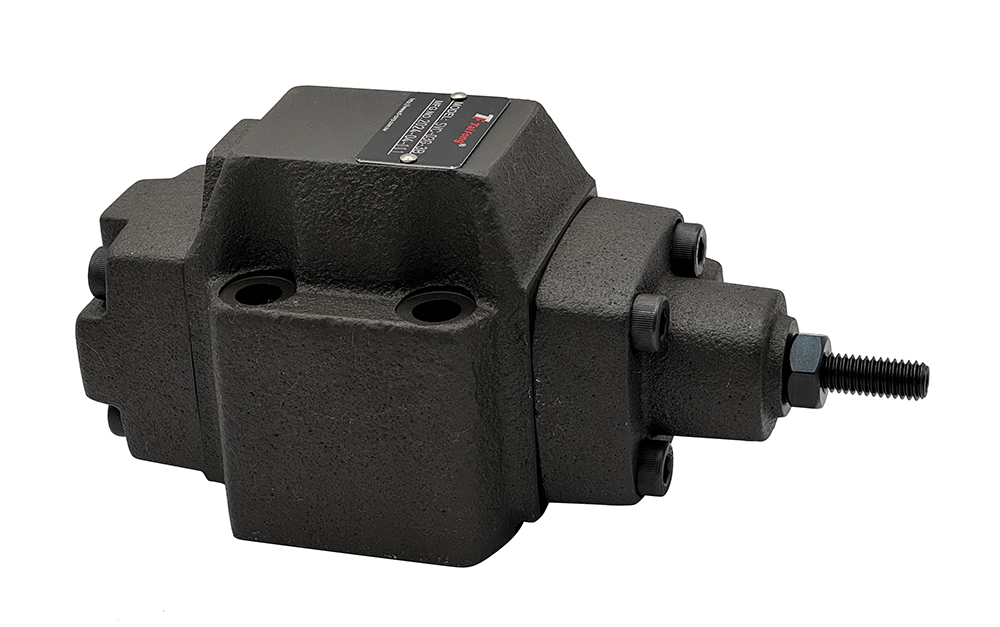

壓力調整閥 Pressure Regulating Valve -- HCG-03G-3A3/ HG-03-2B2/ HG-06/ HCG-03-3-D4-P-30/ SVC-03G-3B / SVC-06G-3B /SV-06G-3A

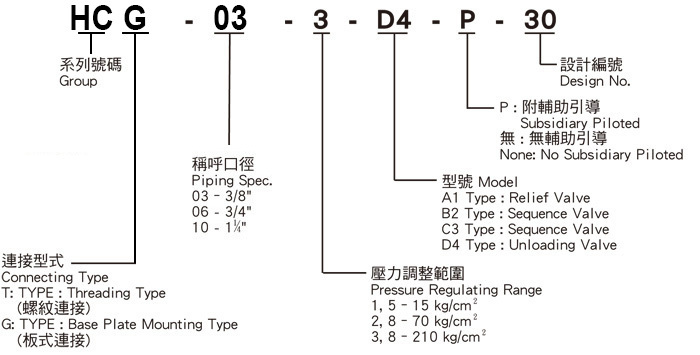

型式號碼說明 / MODEL NUMBER DESIGNATION
性能表 / SPECIFICATION
|
型式號碼 Model Number |
最高使用壓力 Rated Pressure |
最大流量 Rated Flow |
適用管徑 Connecting PT. |
N.W. (KG) |
|
|
T.Type |
G.Type |
||||
|
HCG-03*-*-*-30 HCG-03*-*-*-30 |
210 kgf/cm² |
50 ℓ/min |
3/8” |
4.1 |
3.5 |
|
HCG-06*-*-*-30 HG -06*-*-*-30 |
125 ℓ/min |
3/ |
7.1 |
6 |
|
| 型號名稱 Model No. |
A1 型式 : 抗衡閥 |
B2 型式 : 順序閥 |
C3 型式 : 順序閥 |
D4 型式 : 抗衡閥 |
|
壓力引導與殘餘油回漏 |
內部引導 / 內部漏出量 |
內部引導 / 外部漏出量 |
外部引導 / 外部漏出量 |
外部引導 / 內部漏出量 |
|
結構及動作圖 |
  |
  |
  |
|
|
油壓符號 |
|
|
  |
|
|
說明 |
此平衡閥也可被運用為回壓閥，並應用在直立式油壓缸，自動下降或下降速度超過控制速度的大負載，以便此平衡閥因負載下降、上升造成回壓，因為有逆止閥，油壓油可逆向流動。 |
有二個或更多的旁通管，順序閥及逆止閥可依引導的壓力，使二個油壓缸一個接一個被操作，逆止閥使油壓油反方向流動，因此閥是被內部引導所以油缸A不靠近工作物，油缸B被動作。 |
此閥的用途同B2閥並有逆止閥，油壓油可反方向流動，在油缸A完成向上的程序及接近工作物期間，外部引導油缸B操作。 |
此閥的用途同A1閥並有逆止閥，油壓油可反方向流動，因有外部引導，在油壓缸快速動作或不平坦及不平衡的負載期間，此閥是一點也不被使用的。 |

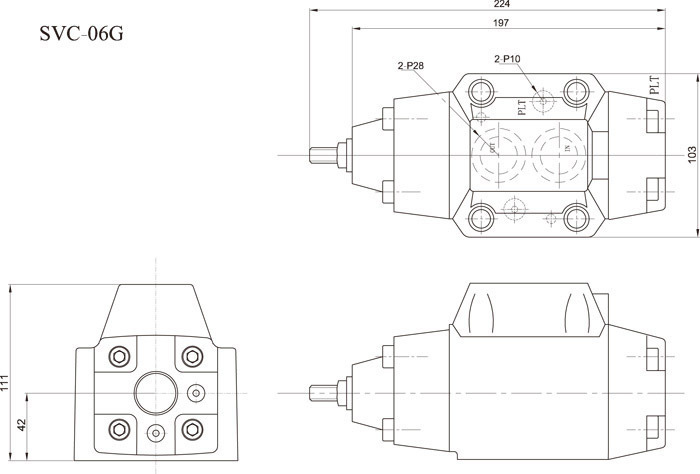

外型尺寸圖 / DIMENSIONS
HCG-06 / SVCA-06
